铁姆肯圆柱滚子轴承安装、配合、游隙调整和装机

2013-12-26 15:09:16点击:

TIMKEN圆柱滚子轴承安装


  圆柱滚子轴承可以单独安装,但通常会与另一个圆柱滚子轴承、调心滚子轴承或圆锥滚子轴承配合使用。

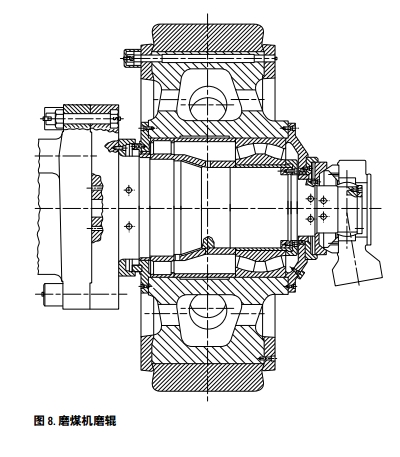

  图 8 显示了一个磨煤机磨辊,组合使用了双列调心滚子轴承和一列圆柱滚子轴承。此应用中圆柱滚子轴承允许轴相对于轴承座浮动。

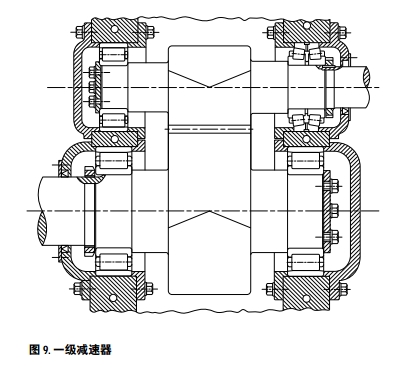

  图 9 显示了一个带有人字齿的一级减速器。输入轴安装了一列圆锥滚子轴承与一列圆柱滚子轴承。输出轴安装了两列圆柱滚子轴承。

配合
  第 22 到 33 页上的表 6 到表18 提出圆柱滚子轴承配合量建议。其主要基于以下条件:

TIMKEN轴承是普通精度等级

铁姆肯轴承座较厚并由钢材或铸铁制成

轴是实心轴并由钢材制成

铁姆肯轴承配合面经磨削,表面粗糙度低于1.6um Ra
  建议的配合符号符合 ISO 286 标准。如需配合量的相关建议,请联系您的铁姆肯公司代表。

TIMKEN作为一项基本原则,旋转的内圈应为过盈配合。松配合会使内圈发生打滑跑圈,并使轴和轴肩造成磨损。这样的磨损会导致TIMKEN轴承装配过松并损坏轴承和轴。此外,由于内圈跑圈而产生的金属磨粒可能会进入到轴承中并导致轴承损坏或振动。静止内圈的配合量取决于应用场合的载荷情况。利用载荷条件和轴承外形尺寸来选择表格中推荐的轴的配合。
  同样,外圈旋转的应用应使外圈和轴承座之间采用过盈配合。静止外圈通常采用松配合,以便安装和拆卸。薄壁轴承座、轻合金轴承座或空心轴必须采用比厚壁轴承座、钢材/
铸铁轴承座或实心轴所需配合更紧的过盈配合。当轴承安装到相对粗糙或未磨光的表面上时,也需要采用紧配合。

热梯度
铁姆肯轴承内的热梯度与轴承转速成函数关系。加速时热梯度也上升,热量增加,径向游隙减小根据经验,当实际转速超过额定转速的 70% 时,应增大径向游隙。请咨询您的铁姆肯公司代表选择正确的径向内部游隙。

  订购圆柱滚子轴承时会指定标准或非标准径向内部游隙。标准径向内部游隙为 C2、C0(标准)、C3、C4 或 C5符合 ISO 5753 标准。C2 代表最小游隙,C5 代表最大游隙。非标准游隙可根据特定要求提供。
  根据应用所需的运行精度、轴承转速和配合量来决定径向游隙大小。大多数应用选取标准游隙或 C3 游隙。较大的游隙通常会减小轴承的承载区、增大滚子的最大载荷以及缩短轴承的预期使用寿命。然而预载状态下的圆柱滚子轴承可能会由于发热量过大或材料疲劳损伤而过早报废。一项基本原则是,圆柱滚子轴承应避免在负游隙下运行。
